AE射频电源维修故障分析，AE射频电源PE-II

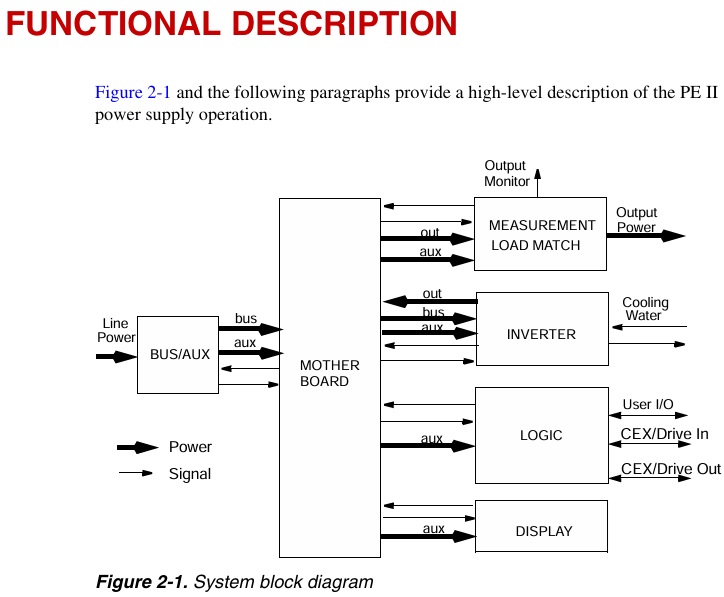

PE-II整体拓扑图如下，分为总线/辅助电源、主板、测量板、逆变器、逻辑板、显示面板（可选）等部分。

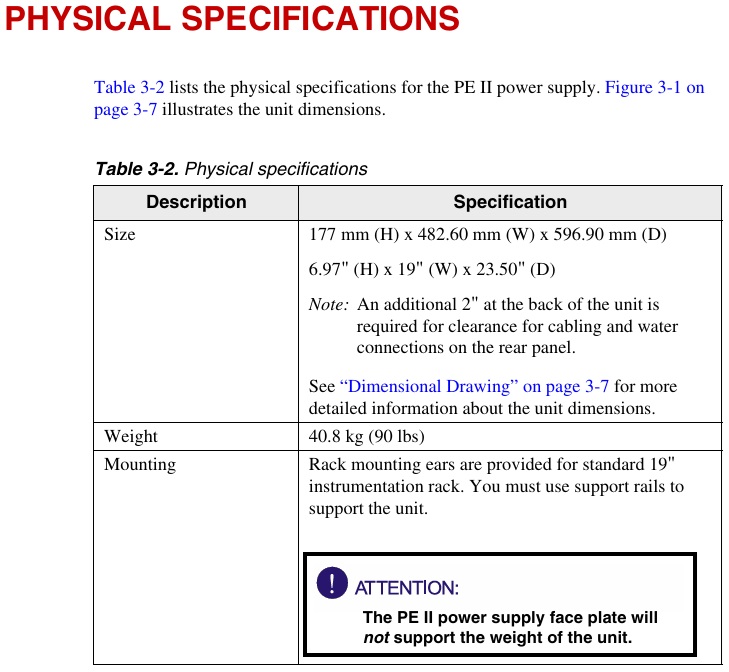

其物理参数（规格）为

电气规格方面，有三相400V输入，也有三相208V输入。

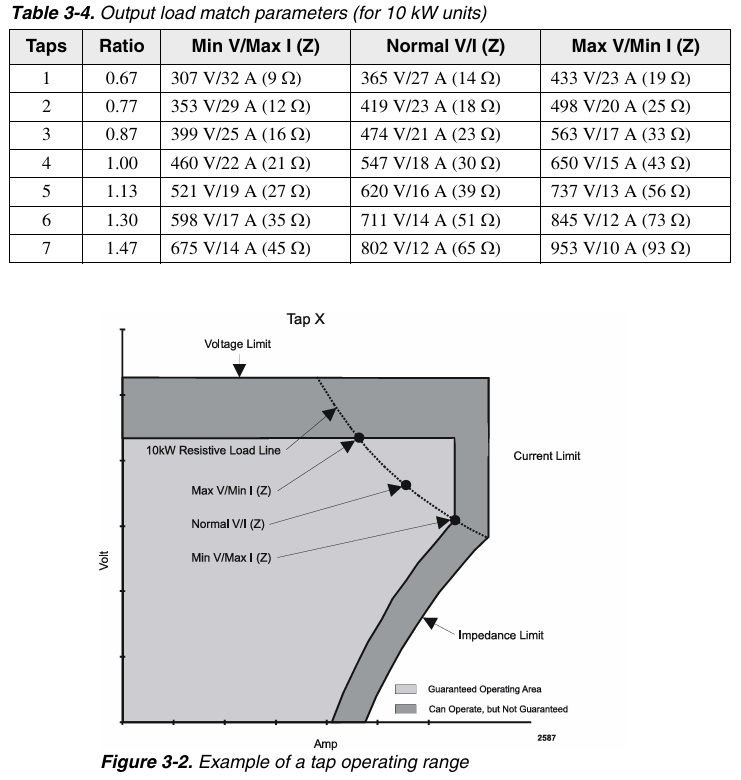

其内部集成7个档位（AE称之为TAP），对应不同的负载。当负载阻值较大时，需要提高TAP值，此时输出电压升高，输出电流降低，以达到负载的匹配。TAP1，电压最低、电流最高，TAP7电压最高、电流最低。

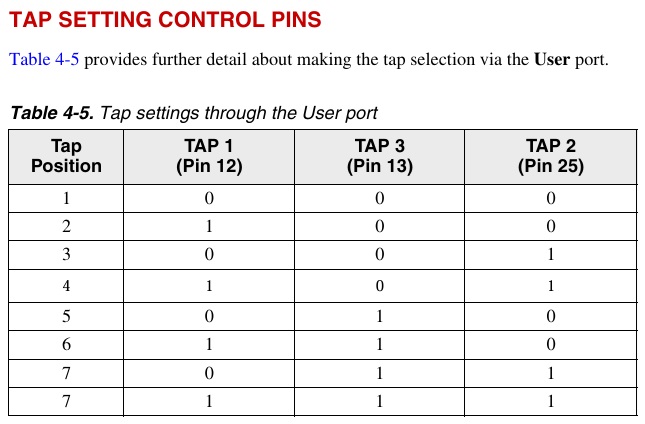

TAP档位的设置，可通过25针Analog模拟量接口的不同引脚（12、13、25脚）的高低电平来设置，具体见下图。

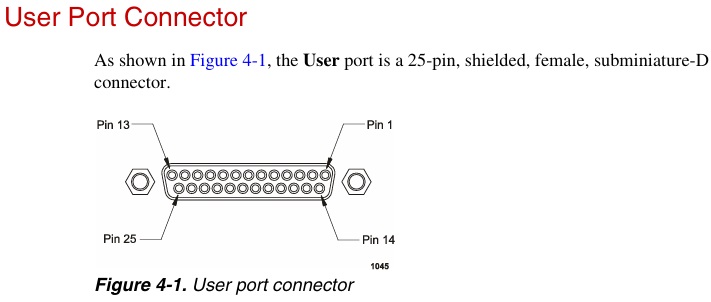

模拟量接口是一个25针的D型母头，位于电源背部的左下方。

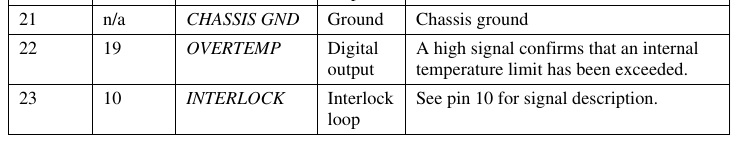

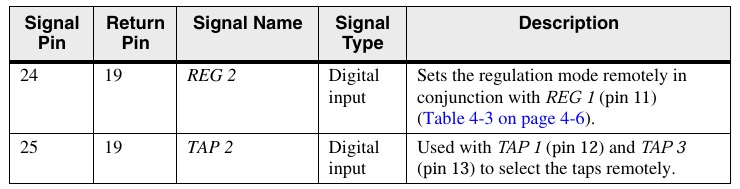

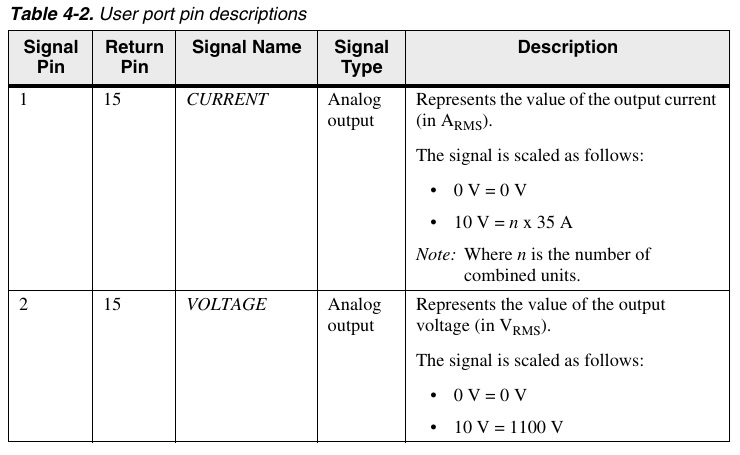

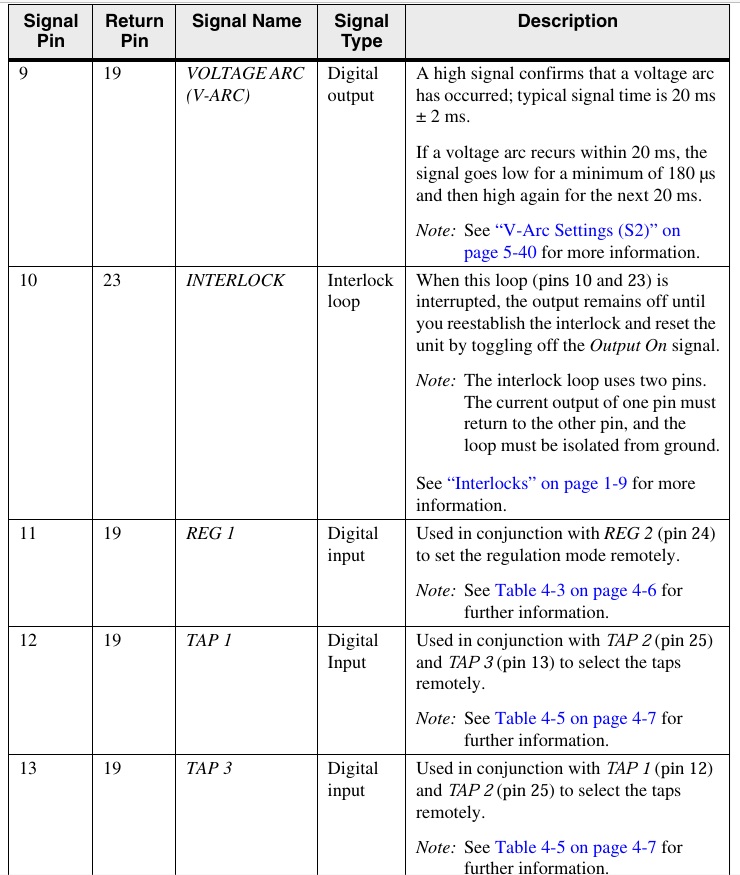

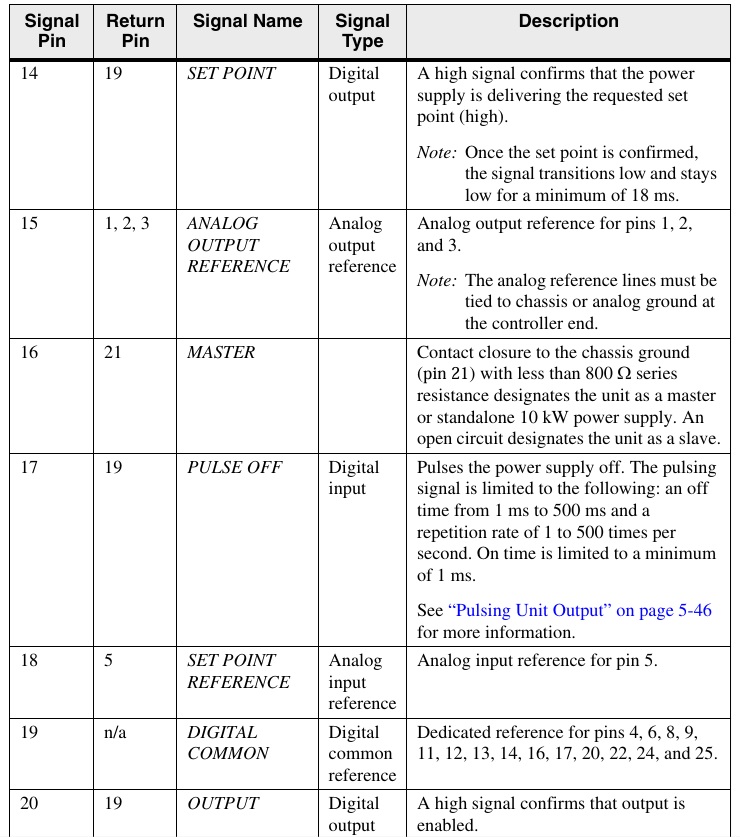

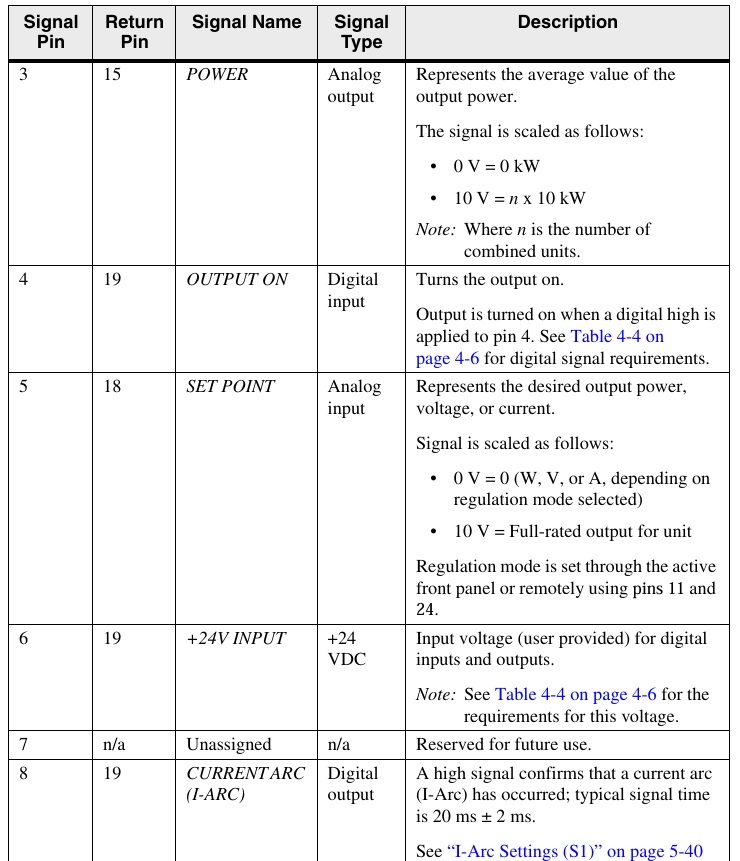

其引脚定义如下：

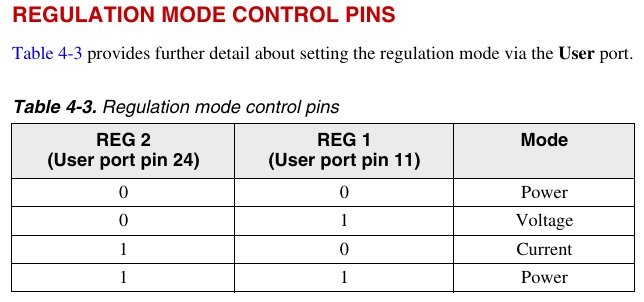

恒压、恒流、恒功率模式，通过11、24脚的高低电平实现，默认是恒功率模式。

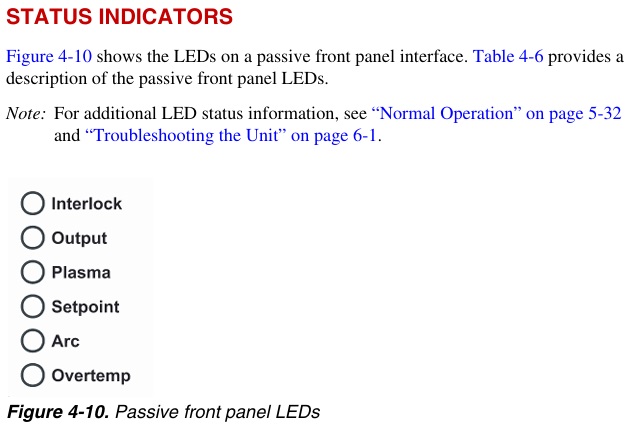

前面板上指示灯上通常有以下指示灯，分别表示互锁、输出、等离子、到达设定值、产生电弧、超温指示。正常工作输出时，互锁、输出、等离子、到达设定值4个指示灯常亮。

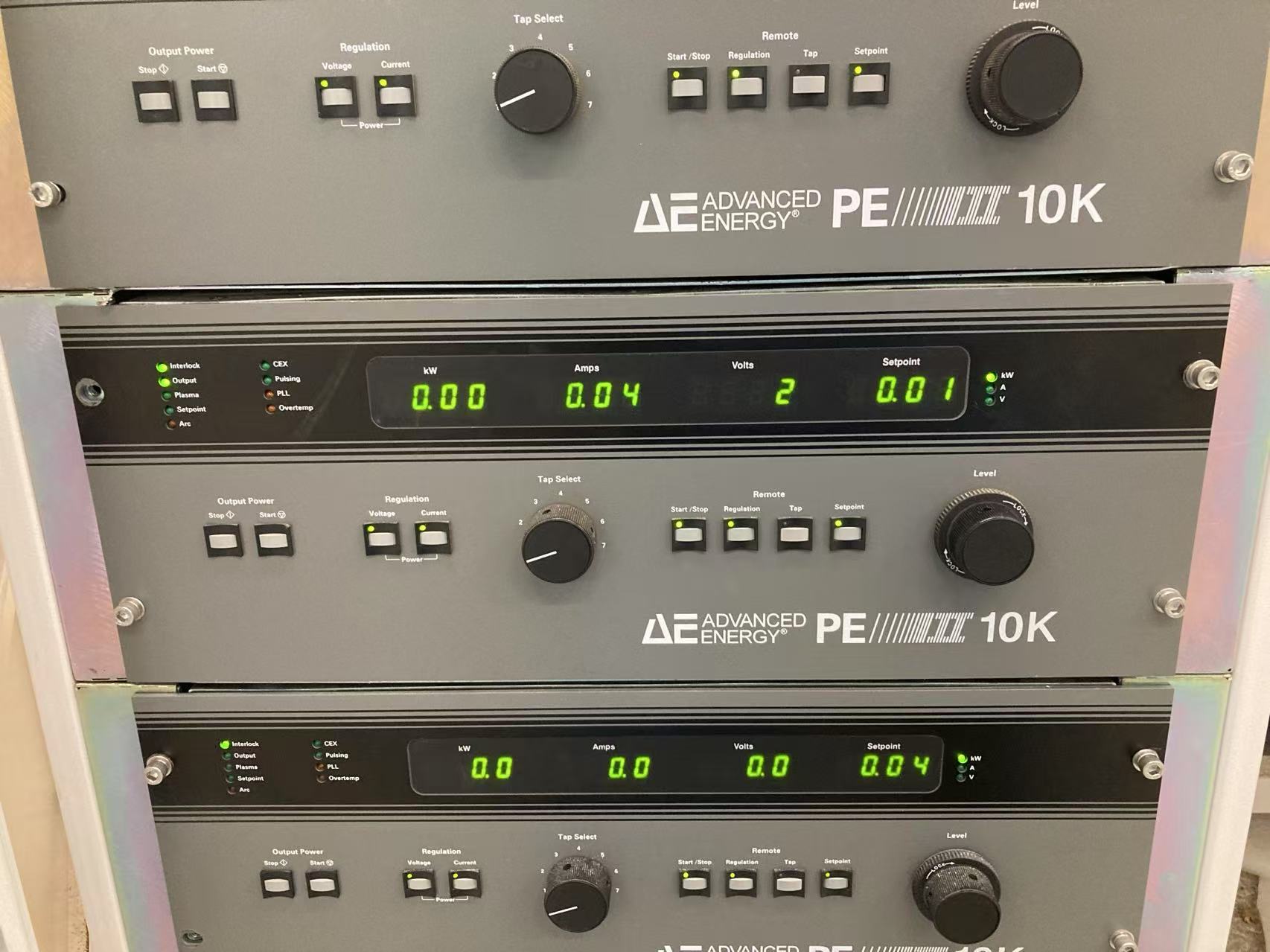

前面板有两种规格，AE厂家定义为Passive Front Panel和Active Front Panel，后者Active Front Panel一般俗称带面板，即此种机型可通过面板直接进行放电控制。而前者要通过外接模拟量信号才能控制。
